螺旋纏繞管式換熱器工業應用中的熱交換效率提升
在工業生產過程中，換熱器作為實現熱量傳遞的關鍵設備，廣泛應用于化工、石油、電力、制藥等眾多行業。螺旋纏繞管式換熱器憑借其獨特的結構優勢，如緊湊的體積、較大的傳熱面積和良好的熱補償性能，在工業領域得到了越來越多的關注和應用。然而，隨著工業生產對能源利用效率和產品質量要求的不斷提高，如何進一步提升螺旋纏繞管式換熱器的熱交換效率，降低能源消耗，成為了當前待解決的重要問題。
一、螺旋纏繞管式換熱器的結構與工作原理
1.結構特點

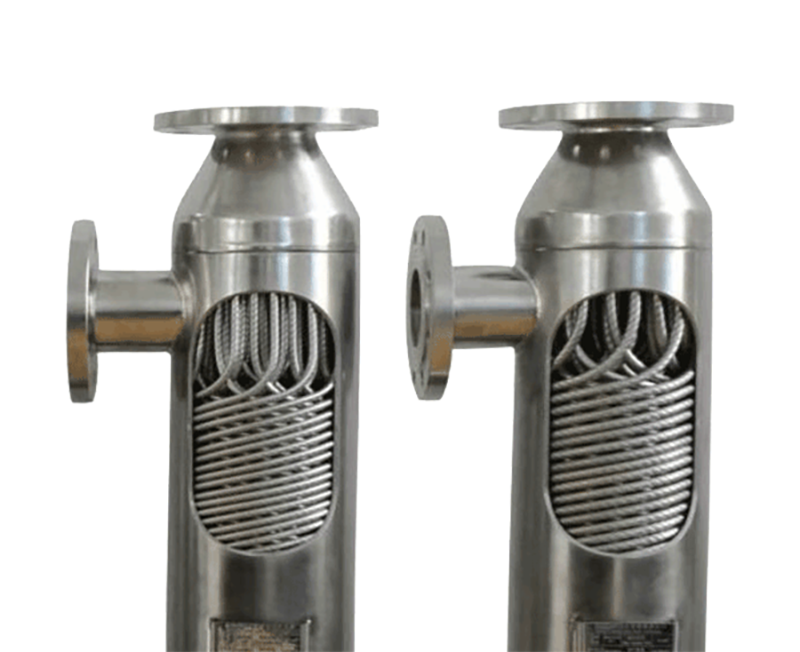

螺旋纏繞管式換熱器主要由殼體、螺旋纏繞管束、進出口接管等部分組成。其核心部件螺旋纏繞管束是將換熱管按照一定的螺距和螺旋直徑纏繞在管上形成的。這種獨特的纏繞結構使得換熱管在殼體內呈現出復雜的空間曲線，增加了流體的湍流程度，同時也在有限的空間內提供了較大的傳熱面積。
2.工作原理
1.流體物性
流體的物性參數，如導熱系數、比熱容、密度和黏度等，對熱交換效率有著重要影響。導熱系數大的流體傳熱能力強，能夠更快地將熱量傳遞出去；比熱容大的流體在吸收或放出相同熱量時，溫度變化較小，有利于保持穩定的傳熱溫差；而黏度較大的流體會增加流體流動的阻力，降低流體的流速，從而影響傳熱效果。
2.流體流速
流體流速是影響熱交換效率的關鍵因素之一。提高流體流速可以增強流體的湍流程度，破壞熱邊界層，提高傳熱系數。然而，流速過高也會導致流體流動阻力較大，增加泵的能耗，同時可能會引起換熱管的振動和磨損，影響設備的使用壽命。
3.傳熱面積
傳熱面積是決定熱交換量的重要因素。在螺旋纏繞管式換熱器中，傳熱面積主要由換熱管的表面積決定。增加換熱管的長度、直徑或數量都可以傳熱面積，但同時也會增加設備的成本和占地面積。
4.傳熱溫差
1.優化纏繞參數
通過調整螺旋纏繞管的螺距、螺旋直徑和纏繞角度等參數，可以改變流體在換熱管內的流動狀態，提高湍流程度，從而增強傳熱效果。例如，減小螺距可以增加流體在軸向方向的流動阻力，促使流體產生更多的橫向流動，提高傳熱系數。
2.采用異形管
將傳統的圓形換熱管改為異形管，如橢圓管、扭曲管等，可以增加流體與管壁的接觸面積，破壞熱邊界層，提高傳熱效率。異形管的特殊形狀還可以改變流體的流動方向，增強流體的湍流程度，進一步提高傳熱效果。
3.增加折流裝置
一、螺旋纏繞管式換熱器的結構與工作原理
1.結構特點
螺旋纏繞管式換熱器主要由殼體、螺旋纏繞管束、進出口接管等部分組成。其核心部件螺旋纏繞管束是將換熱管按照一定的螺距和螺旋直徑纏繞在管上形成的。這種獨特的纏繞結構使得換熱管在殼體內呈現出復雜的空間曲線，增加了流體的湍流程度，同時也在有限的空間內提供了較大的傳熱面積。
2.工作原理
在螺旋纏繞管式換熱器中，兩種不同溫度的流體分別在管程和殼程中流動。熱流體將熱量傳遞給管壁，管壁再通過熱傳導的方式將熱量傳遞給纏繞在管外的冷流體。由于螺旋纏繞管的特殊結構，流體在流動過程中會不斷改變方向和速度，產生強烈的湍流，從而破壞了熱邊界層，提高了傳熱系數，實現了有效的熱交換。
1.流體物性
流體的物性參數，如導熱系數、比熱容、密度和黏度等，對熱交換效率有著重要影響。導熱系數大的流體傳熱能力強，能夠更快地將熱量傳遞出去；比熱容大的流體在吸收或放出相同熱量時，溫度變化較小，有利于保持穩定的傳熱溫差；而黏度較大的流體會增加流體流動的阻力，降低流體的流速，從而影響傳熱效果。
2.流體流速
流體流速是影響熱交換效率的關鍵因素之一。提高流體流速可以增強流體的湍流程度，破壞熱邊界層，提高傳熱系數。然而，流速過高也會導致流體流動阻力較大，增加泵的能耗，同時可能會引起換熱管的振動和磨損，影響設備的使用壽命。
3.傳熱面積
傳熱面積是決定熱交換量的重要因素。在螺旋纏繞管式換熱器中，傳熱面積主要由換熱管的表面積決定。增加換熱管的長度、直徑或數量都可以傳熱面積，但同時也會增加設備的成本和占地面積。
4.傳熱溫差
傳熱溫差是推動熱量傳遞的動力。較大的傳熱溫差可以提高熱交換效率，但在實際工業生產中，傳熱溫差往往受到工藝條件的限制。例如，在化工生產中，為了滿足產品質量的要求，熱流體和冷流體的溫度不能相差過大。
1.優化纏繞參數
通過調整螺旋纏繞管的螺距、螺旋直徑和纏繞角度等參數，可以改變流體在換熱管內的流動狀態，提高湍流程度，從而增強傳熱效果。例如，減小螺距可以增加流體在軸向方向的流動阻力，促使流體產生更多的橫向流動，提高傳熱系數。
2.采用異形管
將傳統的圓形換熱管改為異形管，如橢圓管、扭曲管等，可以增加流體與管壁的接觸面積，破壞熱邊界層，提高傳熱效率。異形管的特殊形狀還可以改變流體的流動方向，增強流體的湍流程度，進一步提高傳熱效果。
3.增加折流裝置
在殼程中設置折流裝置，如弓形折流板、螺旋折流板等，可以改變流體的流動方向，增加流體的湍流程度，提高殼程的傳熱系數。同時，折流裝置還可以起到支撐換熱管的作用，防止換熱管振動和變形。
